– Setra MR2 – Cảm biến áp suất là bộ chuyển đổi áp suất vi sai đa năng mới nhất của Setra, được thiết kế dành cho các nhà thầu với tính linh hoạt và hiệu suất cao.
Điểm nổi bật:
- Thiết kế đa cấu hình: Cho phép người dùng lựa chọn phạm vi, kiểu lắp đặt, đầu ra và đơn vị kỹ thuật phù hợp với nhu cầu tại công trường.
- 8 phạm vi có thể lựa chọn: 1.0, 2.5, 5.0 và 10”WC, dễ dàng điều chỉnh bằng jumper.
- Vỏ bọc IP67/NEMA 4: Chống bụi bẩn, nước và hóa chất, phù hợp cho môi trường khắc nghiệt.
- Công nghệ cảm biến điện dung: Đảm bảo độ ổn định, tuyến tính cao và khả năng đo áp suất thấp chính xác.
- Độ tin cậy cao: Được chứng minh qua hơn 8 triệu lần lắp đặt và tỷ lệ chấp nhận tại hiện trường cao nhất trong ngành.
Lợi ích:
- Đáp ứng mọi nhu cầu đo áp suất vi sai trong các ứng dụng HVAC.
- Dễ dàng cài đặt và sử dụng.
- Hoạt động chính xác và đáng tin cậy trong môi trường khắc nghiệt.
- Tiết kiệm thời gian và chi phí cho nhà thầu.
Thông số kỹ thuật sản phẩm
- Đầu dò ống dẫn có thể cấu hình hiện trường
- Màn hình LCD 4 chữ số
- Có thể lựa chọn nhiều phạm vi trường
- Có thể lựa chọn nhiều đầu ra tại trường
- Thiết lập 5 bước đơn giản
- Nút nhấn có thể truy cập trường Zero & Span
- Hoạt động AC/DC không được kiểm soát

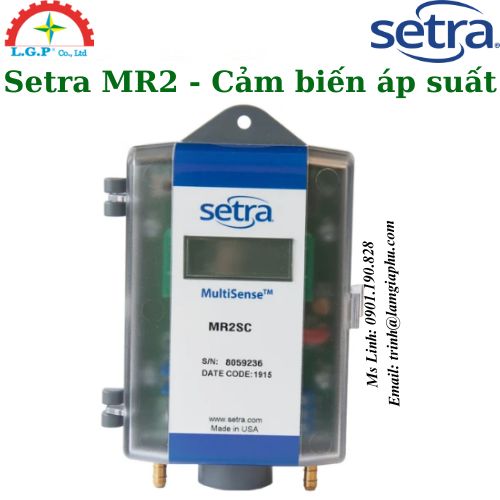

Hình: Setra MR2 – Cảm biến áp suất
Thông số kỹ thuật Setra MR2:
Performance Data | Environmental Data | ||
| Standard | Operating Temperature3 | 32 to 122°F (0 to 50°C) | |
| Accuracy RSS1 (at constant temp) | ±1.0% FS | Electrical Data | |
| Compensated Range ºF (ºC) | 32 to 122°F (0 to 50°C) | Excitation Range | 13 to 30 VDC/18 to 24 VAC (Voltage Output) 13 to 30 VDC (4 to 20mA output at terminals) |
| Thermal Effects2 %FS/ºF(ºC) | 0.03 (0.054) | Current Consumption | 30mA (max) |
| Maximum Line Pressure | 10 PSI | Mis-Wiring | Reverse Excitation Protection |
| Overpressure | Up to 10 PSI (range dependent) | Field Selectable Output4 | 0 to 5 V, 0 to 10V (3-wire), 4 to 20mA (2-wire) |
| Long Term Stability (max.) | 2.0% FS/YR | Output Resistance (Voltage Output) | 10 Ohms (max) |
Position Effect | Load Resistance (Voltage Output) | 10 K-Ohms (min) | |
| Zero Offset %FS/G | 0.5% | Loop Resistance (4-20mA) | 0 to 800 Ohms |
| (Unit is factory calibrated at 0g effect in the vertical position) | Approval | CE & RoHS Compliant | |
Physical Description | Pressure Media | ||
| Case | Fire-Retardant Polycarbonate (UL 94 V-0 Approved), Hinged Lid | Typically air or similar non-conducting gases. | |
| Mounting | Two Screw Holes Vertical Position | 1 RSS of Non-Linearity, Hysteresis, and Non-Repeatability. 2 Units calibrated at nominal 70˚F. Maximum thermal error computed from this datum. 3 Operating temperature limits of the electronics only. Pressure media temperatures may be considerably higher. 4 Calibrated into a 50K ohm load, operable into a 10K ohm load or greater. 5 Span (Full Scale) output factory set to within 1%. 6 Calibrated at factory with a 24 VDC loop supply voltage and a 250 ohm load. 7 Span (Full Scale) output factory set to within ±0.16mA. Specifications subject to change without notice. | |
| Electrical Connection Block | Removable Screw Terminal | ||
| Pressure Fitting | 3/16” O.D. Barbed Brass | ||
| Zero | Push Button | ||
| Span | Push Button | ||
| Weight (approx.) | 8 Ounces | ||
