– Setra 231 – Cảm biến áp suất là bộ chuyển đổi áp suất vi sai ướt-ướt có thể cấu hình đa dạng, cung cấp giải pháp linh hoạt và hiệu quả cho nhiều ứng dụng đo áp suất.
Điểm nổi bật:
- Dải áp suất có thể lựa chọn tại hiện trường: 8 dải áp suất có thể thay đổi bằng công tắc trượt, loại bỏ nhu cầu đặt hàng sai dải hoặc lắp đặt sai thiết bị.
- Lắp đặt nhanh chóng và đơn giản: Ống phân phối bằng đồng thau gia công 3 hoặc 5 van tùy chọn cho phép tiết kiệm chi phí và dễ dàng bảo trì.
- Vỏ bọc chắc chắn: Vỏ NEMA 4 chống thấm nước với màn hình LCD tùy chọn và nắp bản lề, lý tưởng cho môi trường khắc nghiệt.
- Tính năng đa dạng: Cảm biến kép, 4 đầu ra có thể lựa chọn, nút nhấn Zero tại hiện trường và Zero từ xa, tuân thủ CE & RoHS.
Ứng dụng:
- Hệ thống quản lý năng lượng
- Hệ thống kiểm soát quy trình
- Đo lưu lượng khí và chất lỏng
- Đo mức chất lỏng và bình chịu áp suất
- Giảm áp suất qua bộ lọc
Lợi ích:
- Đa năng: Phù hợp với nhiều ứng dụng đo áp suất khác nhau.
- Dễ sử dụng: Lắp đặt và vận hành đơn giản.
- Chịu được điều kiện khắc nghiệt: Hoạt động hiệu quả trong môi trường khắc nghiệt.
- Độ tin cậy cao: Cung cấp dữ liệu đo áp suất chính xác và ổn định.
- Tiết kiệm chi phí: Giải pháp hiệu quả về mặt chi phí cho các nhu cầu đo áp suất.

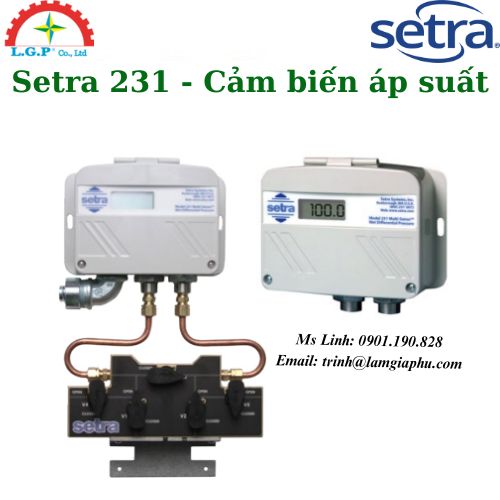

Hình: Setra 231 – Cảm biến áp suất
Thông số kỹ thuật Setra 231:
Electrical data (voltage) | |
| Circuit | 3-Wire |
| Excitation | 15 to 30 VDC/18 to 30 VAC (Reverse Excitation Protected) |
| Output1 | 0 to 5 VDC, 0 to 10 VDC, 1 to 5 VDC |
| Output impedance | 30 Ω |
| Circuit consumption | 8 mA (typ.) at 5 VDC, 8 mA (typ) at 10 VDC,40 mA (typ.) at 18-30 VAC |
Electrical data (current) | |
| Circuit | 2-wire (reverse excitation protected) |
| Output2 | 4 to 20 mA |
| External load | 0 to 250 Ω |
| Min. supply voltage | 15 VDC + 0.02 x (resistance of receiver plus line) |
| Max. supply voltage | 30 VDC + 0.004 x (resistance of receiver plus line) |
Physical description | |
| Case | Die cast aluminum, powder coated |
| Pressure fittings | 1/8-18 NPT internal |
| Electrical connection | 1/2 in. conduit |
| Size | 4.0 x 6 x 2 in. (102 x 152 x 51 mm) |
| Weight | 1.5 lb |
| Sensor vacity volume | 0.2 cc |
Environmental data | |
| Operating3 temperature °F (°C) | -4 to +185 (-20 to -85) |
| Storage temperature °F (°C) | -4 to +185 (-20 to +85) |
| Vibration | 10g from 50Hz to 2000 Hz |
| Shock | 200g |
Performance data | |||||
| Accuracy RSS4 (at constant temp.) | |||||
| Pressure ranges A, B, C: | ±1.0% FS | ||||
| Pressure ranges D: | ±2.0% FS | ||||
Pressure ranges (PSID) | |||||
| Range code | A | B | C | D | Max. line |
| pressure | |||||
| MS1 | 50 | 25 | 10 | 5 | 50 |
| MS2 | 100 | 50 | 20 | 10 | 100 |
| MS3 | 250 | 125 | 50 | 25 | 250 |
Pressure media | |||||
| Liquids or Gases Compatible with 17-4 PH Stainless Steel Note: Hydrogen not recommended for use with 17-4 PH stainless steel | |||||
Thermal effects5 | |
| Compensated range °F (°C) | +32 to +130 (0 to +54) |
| Zero/Span Shift %FS/100°F (50°C) | 2.0 (1.8) |
| Warm-up shift | <0.12% FS |
| Surge damping | 1 to 5 sec. (selectable) |
| Proof pressure | 2 x Full Scale |
| Burst pressure | 15 x Full Scale (50 PSI),10 x Full Scale (75 x 150 PSI),8 x Full Scale (250 PSI) |
