– Setra ASL – Đầu dò áp suất là đầu dò áp suất chênh lệch thấp có độ chính xác cao nhất trong dòng sản phẩm AccuSense™. Sản phẩm được thiết kế để đáp ứng các ứng dụng đòi hỏi khắt khe, mang lại độ chính xác, độ tin cậy và hiệu suất vượt trội.
Điểm nổi bật:
- Độ chính xác cao: ±0,07% FS, sử dụng “Phương pháp điểm cuối” cho độ tuyến tính cao hơn so với các sản phẩm cạnh tranh.
- Độ ổn định tuyệt vời: <0,15% FS/Năm.
- Khả năng chịu áp suất cao: >100X phạm vi.
- Lỗi nhiệt độ thấp: Đảm bảo độ chính xác trong môi trường khắc nghiệt.
- Hiệu chỉnh an toàn: Khóa hiệu chỉnh SecureCal™ giúp ngăn chặn điều chỉnh vô ý và cho phép hiệu chỉnh cảm biến dễ dàng.
- Thiết kế chắc chắn: Cấu trúc hàn laser và điểm dừng quá áp bảo vệ cảm biến khỏi hư hỏng.
- Lựa chọn đa dạng: Có sẵn các mô hình đơn hướng và song hướng, đáp ứng nhiều ứng dụng khác nhau.
Ứng dụng:
- Áp suất lọc
- Hệ thống phát hiện rò rỉ
- Áp suất xả
- Thiết bị y tế
- Kiểm tra tính toàn vẹn của bộ phận
- Bệ thử nghiệm
- Đường hầm gió
- Và nhiều ứng dụng công nghiệp khác đòi hỏi độ chính xác cao
Lợi ích:
- Cung cấp dữ liệu đo lường chính xác và đáng tin cậy.
- Hoạt động hiệu quả trong môi trường khắc nghiệt.
- Dễ dàng cài đặt, sử dụng và bảo trì.
- Tiết kiệm chi phí vận hành lâu dài.
- Đáp ứng các yêu cầu khắt khe của ngành Kiểm tra & Đo lường.

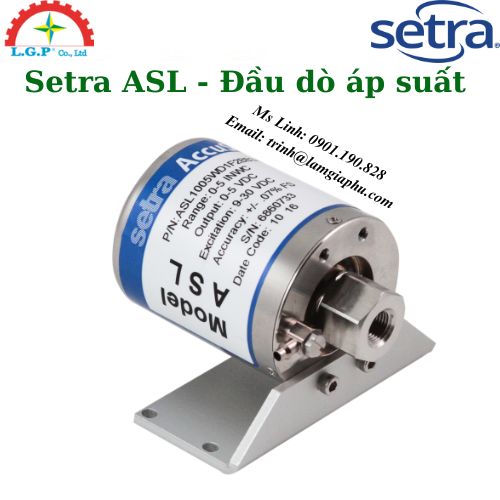

Hình: Setra ASL – Đầu dò áp suất
Thông số kỹ thuật Setra ASL :
Performance data | |
| Internal volumes | Positive Port 0.03 cu. in. Reference Port 0.75 cu. in. |
| Operable line pressure | Vacuum to 250 PSI max |
| Maximum volume change at FS | 0.002 cu. in. |
| Long-term stability | <0.15% FS/Year, Typical |
| Response time to pressure input (From 100% to 10% of pressure range) | <10 ms for Voltage Output <50 ms for Current Output |
| Line pressure effect | 2% FS/100 PSIG |
| Zero offset position effect | <0.1%/G |
Unit factory calibrated in vertical position (pressure port downward) | |
| Physical description | |
| Electrical terminations | 6-Conductor Cable, Pigtail 6-Pin Bayonet Connector |
| Dimensions | See reverse side |
| Weight | 13 oz. (360 g) |
| Moisture/splash resistance | NEMA 4X (IP65) |
| Pressure fittings | See ordering information |
| Case materials | Stainless steel |
| Pressure media | |
| Clean, dry gases compatible with 300 series stainless steel and 17-4 pH stainless steel. Approvals | |
Environmental data | |
| Temperature calibrated °F (°C) | -4 to +140 (-20 to +60) |
| Operating temperature1 °F (°C) | -40 to +124 (-40 to +85) |
| Storage temperature °F (°C) | -40 to +185 (-40 to +85) |
| Higher or lower limits available (consult factory) | |
Electrical data | |
| Excitation range | 9 to 30VDC (5VDC & 4-20 mA output) 15 to 30VDC (10 VDC output) |
| Current consumption2 | <23 mA |
| Miswiring | Reverse Excitation Protection |
| Warm-up, Environmental | Within ±0.02% FS after 15 min warm-up time |
| Signal output ranges | 0 to 5 VDC, 0 to 10 VDC (4-wire), 4-20mA (2-wire) |
Accuracy data | Accuracy code “A” | Accuracy code “C” |
| Accuracy | < ±0.07% FS RSS | ≤ ±0.1% FS RSS |
| Non-linearity, End-point (typ.) | < ±0.03% FS | ≤ ± 0.08% FS |
| Hysteresis (typ.) | < 0.03% FS | ≤ ±0.06% FS |
| Non-repeatability (typ.) | < ±0.02% FS | ≤ ±0.04% FS |
| Span setting tol. | < ±0.1% FS | < ± 0.15% FS |
| Zero offset tol. (typ.) | < ±0.1% FS | < ±0.20% FS |
| Thermal total error band (-20°C to 60°C) | < ±0.25% FS < ±0.5% FS Max. | < ±0.5% < ±1% Max. |
