Setra 231RS – Cảm biến áp suất

Tải Datasheet Setra:Setra_Model_231RS_Data_Sheet

Sản phẩm sẵn có tại:

Công ty TNHH TM - DV Lâm Gia Phú

Địa chỉ: 56 Nguyễn Văn Công , Phường Hạnh Thông, TP Hồ Chí Minh, Việt NamĐiện thoại: 0901.190.828Email:trinh@lamgiaphu.comCam kết hoàn tiền nếu sản phẩm không phải chính hãng

LIÊN HỆ ĐẶT HÀNG

hotline: 0901 190 828

Mô tả

– Setra 231RS – Cảm biến áp suất là bộ chuyển đổi áp suất vi sai ướt-ướt đầu tiên trong ngành có thể cấu hình đa dạng, sử dụng cảm biến từ xa. Thiết kế này mang lại nhiều lợi ích, bao gồm:

Giảm chi phí: Tiết kiệm chi phí nhân công và vật liệu so với các hệ thống lắp đặt đường ống đồng truyền thống.
Tính linh hoạt: Cung cấp cho người dùng các phạm vi và đầu ra có thể lựa chọn trường cũng như nút ấn hoặc số 0 từ xa.
Dễ dàng lắp đặt: Cảm biến từ xa có thể kết nối với thiết bị thông qua vỏ bọc, cáp hoặc ống dẫn có chiều dài 10, 20, 30, 40 và 50 feet.
Khả năng hiển thị: Màn hình LCD tùy chọn cung cấp cho người dùng khả năng xem đầu ra áp suất cao, thấp và chênh lệch cục bộ trên thiết bị.

Điểm nổi bật:

Cảm biến từ xa để giảm chi phí lắp đặt
Thiết kế có thể lựa chọn trường toàn diện
Nhiều tùy chọn kết nối cho tính linh hoạt
Tùy chọn hiển thị màn hình LCD
Vỏ NEMA 4 chắc chắn
Tuân thủ CE & RoHS

Ứng dụng:

Hệ thống quản lý năng lượng
Hệ thống kiểm soát quy trình
Đo lưu lượng khí và chất lỏng
Đo mức chất lỏng và bình chịu áp suất
Giảm áp suất qua bộ lọc

Lợi ích:

Tiết kiệm chi phí: Giải pháp hiệu quả về mặt chi phí cho các nhu cầu đo áp suất.
Dễ sử dụng: Lắp đặt và vận hành đơn giản.
Chịu được điều kiện khắc nghiệt: Hoạt động hiệu quả trong môi trường khắc nghiệt.
Độ tin cậy cao: Cung cấp dữ liệu đo áp suất chính xác và ổn định.
Tính linh hoạt: Phù hợp với nhiều ứng dụng đo áp suất khác nhau.

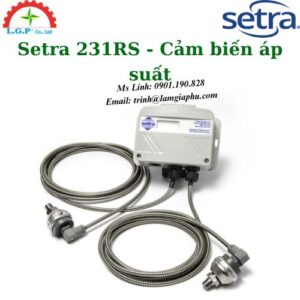

Hình: Setra 231RS – Cảm biến áp suất

Thông số kỹ thuật Setra 231RS :

Electrical Data (Voltage)		Performance Data
Circuit	3-Wire	Accuracy RSS4 (at constant temp.)
Excitation	15 to 30 VDC/18 to 30 VAC6 (Reverse Excitation Protected)	Pressure Ranges A, B, C		±1.0% FS
Output1	0 to 5 VDC, 0 to 10 VDC, 1 to 5 VDC	Pressure Ranges D		±2.0% FS
Output Impedance	30 Ohms	Pressure Ranges (Selection Example, Pg 4.)
Circuit Consumption	8 mA (typ.) at 5 VDC, 8 mA (typ) at 10 VDC, 40 mA (typ.) at 18-30 VAC	Range Code	A	B	C	D	Max. Line Pressure
Circuit Consumption		RS1	50	25	10	5	50
Electrical Data (Current)		RS2	75	37.5	15	7.5	75
Circuit	2-wire (Reverse Excitation Protected)	RS3	100	50	20	10	100
Output2	4 to 20 mA	RS4	150	75	30	15	150
External Load	0 to 250 Ohms	RS5	250	125	50	25	250
Min. Supply Voltage	15 VDC + 0.02 x Resistance of receiver plus line)	Pressure Media
Max. Supply Voltage	30 VDC + 0.004 x Resistance of receiver plus line)	Liquids or Gases Compatible with 17-4 PH Stainless Steel Note: Hydrogen not recommended for use with 17-4 PH stainless steel
Physical Description		Thermal Effects5
Case	Die Cast Aluminum, Powder Coated	Compensated Range °F (°C)		+32 to +130 (0 to +54)
Pressure Fittings	1/4-18 NPT Male	Zero/Span Shift %FS/100°F (50°C)		2.0 (1.8)
Electrical Connection	1/2 in. Conduit	Warm-up Shift		<0.12% FS
Size	4.0 x 6 x 2 in. (102 x 152 x 51 mm)	Response Time		1 to 5 sec. (selectable)
Weight	1.3 lb	Proof Pressure		2 x Full Scale
Environmental Data		Burst Pressure		15 x Full Scale (50 psi), 10 x Full Scale (75 x 150 psi), 8 x Full Scale (250 PSI)
Operating3 Temperature °F (°C)	-4 to +185 (-20 to -85)	1 Calibrated into a 50K ohm load, operable into a 5000 ohm load or greater. 2 Calibrated at factory with a 24 VDC loop supply voltage and a 250 ohm load. 3 Operating temperature limits of the electronics only. Pressure media temperatures may be considerably higher or lower. 4 RSS of Non-Linearity, Hysteresis, and Non-Repeatability. 5 Units calibrated at nominal 70˚F. Maximum thermal error computed from this datum. Specifications subject to change without notice. 6 NOT RECOMMENDED TO CONNECT VAC EXCITATION TO EARTH (SAFETY) GROUND
Storage Temperature °F (°C)	-4 to +185 (-20 to +85)
Vibration	10g from 50Hz to 2000 Hz
Shock	200g
