– Setra 264 – Cảm biến áp suất là bộ chuyển đổi áp suất vi sai (dải thấp) được sử dụng rộng rãi trong các ứng dụng HVAC, y tế và dược phẩm đòi hỏi độ chính xác cao.
Điểm nổi bật:
- Độ chính xác cao: ±0,25%, ±0,4%, ±1% FS.
- Độ tin cậy cao: Bảo hành vô điều kiện 3 năm, tỷ lệ chấp nhận tại hiện trường cao nhất trong ngành.
- Dễ lắp đặt: Thiết kế linh hoạt, nhiều tùy chọn lắp đặt.
- Hoạt động hiệu quả: Tiết kiệm năng lượng, giảm chi phí vận hành.
- Ứng dụng đa dạng: HVAC/R, điều áp phòng, quản lý năng lượng, điều khiển quạt, kiểm soát ô nhiễm môi trường, v.v.
Đặc điểm:
- Tiêu chuẩn công nghiệp cho chênh lệch áp suất rất thấp
- Lên đến 10 PSI quá áp
- Bảo vệ chống dây ngược
- Vỏ chống cháy
- Tuân thủ CE & RoHS
Lợi ích:
- Cung cấp dữ liệu đo chênh lệch áp suất chính xác: Giúp kiểm soát hiệu quả các hệ thống HVAC, y tế và dược phẩm.
- Hoạt động bền bỉ, ít hỏng hóc: Tiết kiệm chi phí bảo trì, thay thế.
- Dễ sử dụng: Tiết kiệm thời gian và công sức cho quá trình lắp đặt.
- Tăng hiệu quả hoạt động: Góp phần giảm thiểu tiêu hao năng lượng, chi phí vận hành.
- Phù hợp với nhiều ứng dụng: Đáp ứng nhu cầu đa dạng của khách hàng.

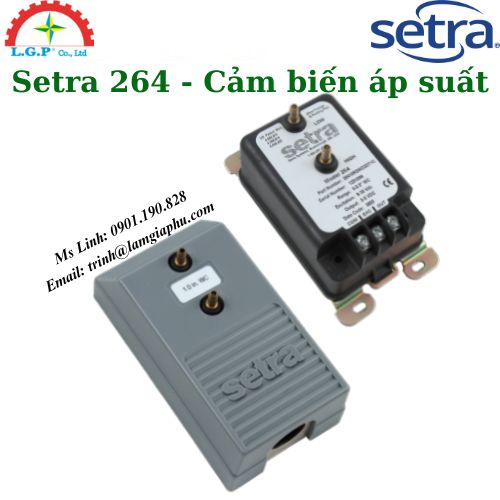

Hình: Setra 264 – Cảm biến áp suất
Thông số kỹ thuật Setra 264:
Performance data | |
| Accuracy RSS1 (at constant temp) | ±1.0% FS (standard); ±0.4% FS, ±0.25% FS (optional) |
| Non-linearity, BFSL | ±0.96% FS (standard); ±0.38% FS, ±0.22% FS (optional) |
| Hysteresis | 0.10% FS |
Thermal effects2 | |
| Compensated range ºF (ºC) | 0 to +150 (-18 to +65) |
| Zero shift %FS/100ºF(50ºC) | ±0.033 (±0.06) |
| Span shift %FS/100ºF(50ºC) | ±0.033 (±0.06) |
| Max. line pressure | 10 PSI |
| Overpressure | Up to 10 PSI (range dependent) |
| Long term stability | 0.5% FS/YR |
Environmental data | |
| Operating temperature ºF (ºC)3 | 0 to +175 (-18 to +79) |
| Storage temperature ºF (ºC) | -65 to +250 (-54 to +121) |
Position effect4 | |
| Range | Zero offset (%FS/G) |
| 0.1” W.C. | 2.3 |
| 0.25” W.C. | 1 |
| 0.5” W.C. | 0.5 |
| 1.0” W.C. | 0.3 |
| 2.5” W.C. | 0.2 |
| 10” W.C. | 0.15 |
Physical description | |
| Case | Fire-retardant glass filled polyester (UL 94 V-O Approved) |
| Electrical Connection | Screw terminal strip |
| Mounting | 4 screw holes on removable zinc plated steel base (designed for 2.75” snap track) |
| Pressure Fittings | 3/16” O.D. barbed brass for 1/4” push on tubing |
| Zero and Span Adjustments | Accessible on top of case |
| Weight (approx.) | 10 Ounces |
Electrical data (voltage) | |
| Circuit | 3-Wire (Com, Out, Exc) |
| Excitation/output5 | 9 to 30 VDC / 0 to 5 VDC6,7 |
| Output impedance | 100 ohms |
| Bidirectional output at zero pressure | 2.5 VDC6,7 |
Electrical data (current) | |
| Circuit | 2-wire |
| Output8 | 4 to 20 mA9,10 |
| External load | 0 to 800 ohms |
| Min. loop supply voltage (VDC) | 9 + 0.02 x (resistance of receiver plus line) |
| Max. loop supply voltage (VDC) | 30 + 0.004 x (resistance of receiver plus line) |
| Bidirectional output at zero pressure | 12 mA9,10 |
Pressure media |
| Clean air or similar non-conducting gases. |
