SPEEDBLOCK Form AP – Form EP – Kẹp chuyển đổi – Dòng khí nén
Dòng khí nén nhẹ
Dòng này đã được thiết kế lại hoàn toàn, giúp các sản phẩm có tuổi thọ hoạt động cao hơn.
Vật liệu
Tấm kim loại và chốt thép mạ kẽm được tán đinh. Chốt xoay bằng thép tôi và mài, chạy vào ổ cắm có tính năng tương tự.
Xi lanh khí nén
Tất cả các xi lanh của dòng này đều là từ tính, với phanh khí nén bên trong đầu sau. Áp suất hoạt động tối đa 6 bar. Nhiệt độ hoạt động tối đa 70 ° C. Công tắc điện tử để phát hiện vị trí là AU570 và phải được đặt hàng riêng.
Trục chính
Phải được đặt hàng riêng
Tính năng và ứng dụng
Một nhóm bộ lọc-bộ giảm tốc-bôi trơn được khuyến nghị để xi lanh hoạt động trơn tru và lâu dài, trong khi đối với thời gian dài của các thành phần cơ học, chúng tôi khuyên bạn nên sử dụng các quy định lưu lượng phù hợp và hiệu chuẩn tốc độ chuyển động mong muốn. Các giá trị lực kẹp Fs trên biểu đồ được đo ở áp suất không khí 6 bar.

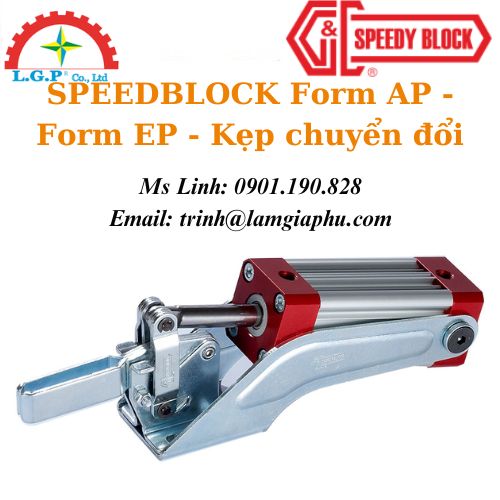

Hình: SPEEDBLOCK Form AP – Form EP – Kẹp chuyển đổi – Dòng khí nén
Thông số kỹ thuật SPEEDBLOCK Form AP – Form EP:
Code | Description | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q Q | R | S | T | Z | Fh (daN) | Fs | Gr. |
| AO400 | 75/AP | 162 | 54 | 22 | 38 | 40.0 | 40 | 24 | 14.5/16.5 | 6.5/7 | 5.2 | 11 | 3.5 | – | M5 | 4.5 | M5 | 20 | 47 | 56 | 75 | 38 | 400 |
| AO402 | 75/EP | 163 | 54 | 22 | 39 | 40.0 | 40 | 24 | 14.5/16.5 | 6.5/7 | – | 11 | 3.5 | 4 | M5 | 4.5 | M5 | – | 47 | – | 75 | 38 | 400 |
| AO408 | 130/AP | 195 | 66 | 30 | 50 | 47.5 | 45 | 27/29 | 12.5/19 | 8/11.2 | 6.2 | 16 | 4.5 | – | M6 | 5.6 | 1/8″ | 28 | 51 | 71 | 105 | 80 | 650 |
| AO410 | 130/EP | 196 | 66 | 30 | 51 | 47.5 | 45 | 27/29 | 12.5/19 | 8/11.2 | – | 16 | 4.5 | 5 | M6 | 5.6 | 1/8″ | – | 51 | – | 105 | 80 | 650 |
| AO416 | 230/AP | 259 | 78 | 36 | 67 | 52.0 | 55 | 32 | 18.5/20.5 | 11.5/12 | 8.5 | 18 | 5.5 | – | M8 | 6.7 | 1/8″ | 40 | 58 | 94 | 200 | 118 | 1130 |
| AO418 | 230/EP | 261 | 78 | 36 | 69 | 52.0 | 55 | 32 | 18.5/20.5 | 11.5/12 | – | 18 | 5.5 | 6 | M8 | 6.7 | 1/8″ | – | 58 | – | 200 | 118 | 1130 |
| AO428 | 330/AP | 308 | 96 | 46 | 78 | 74.0 | 64 | 45/46 | 29/32 | 8.5/10.5 | 10.5 | 22 | 6.5 | – | M10 | 8.6 | 1/4″ | 45 | 70 | 110 | 240 | 173 | 1850 |
| AO430 | 330/EP | 310 | 96 | 46 | 80 | 74.0 | 64 | 45/46 | 29/32 | 8.5/10.5 | – | 22 | 6.5 | 7 | M10 | 8.6 | 1/4″ | – | 70 | – | 240 | 173 | 1900 |
| AO440 | 430/AP | 364 | 115 | 55 | 89 | 73.0 | 78 | 45 | 32 | 14 | 12.5 | 26 | 7.5 | – | M12 | 8.5 | 1/4″ | 48 | 82 | 124 | 400 | 320 | 3300 |
| AO442 | 430/EP | 365 | 115 | 55 | 90 | 73.0 | 78 | 45 | 32 | 14 | – | 26 | 7.5 | 10 | M12 | 8.5 | 1/4″ | – | 82 | – | 400 | 320 | 3300 |
