– Setra 239 – Cảm biến áp suất là bộ chuyển đổi áp suất chênh lệch thấp được sử dụng rộng rãi trong ngành Kiểm tra & Đo lường, nổi tiếng về độ tin cậy và hiệu suất cao.
Điểm nổi bật:
- Độ tin cậy lâu dài: Thiết kế cảm biến điện dung biến đổi đơn giản, mang lại độ ổn định và độ tin cậy cao.
- Độ chính xác & Hiệu suất: Cung cấp độ chính xác FS 0,073% trên phạm vi nhiệt độ rộng, thời gian phản hồi nhanh và khởi động nhanh.
- Phù hợp nhiều ứng dụng: Cung cấp nhiều tùy chọn cơ và điện để đáp ứng các nhu cầu ứng dụng khác nhau, từ đơn giản đến phức tạp.
Thông số kỹ thuật:
- Độ chính xác: ±0,073% FS
- Thời gian phản hồi: <10ms
- Khởi động: <0,1% trong 5 phút
- Lỗi nhiệt độ thấp
Lợi ích:
- Đo áp suất chênh lệch thấp chính xác: Cung cấp dữ liệu đo áp suất chính xác và đáng tin cậy cho các ứng dụng quan trọng.
- Hoạt động ổn định trong môi trường khắc nghiệt: Chịu được nhiệt độ thay đổi và các điều kiện môi trường khắc nghiệt khác.
- Dễ sử dụng và bảo trì: Lắp đặt và vận hành đơn giản, ít cần bảo trì.
- Tiết kiệm chi phí: Giải pháp hiệu quả về mặt chi phí cho các nhu cầu đo áp suất chênh lệch thấp.
Ứng dụng:
- Kiểm tra & Đo lường
- Y tế
- Dược phẩm
- Nghiên cứu khoa học
- Công nghiệp
- Hàng không vũ trụ
- Và nhiều ứng dụng khac

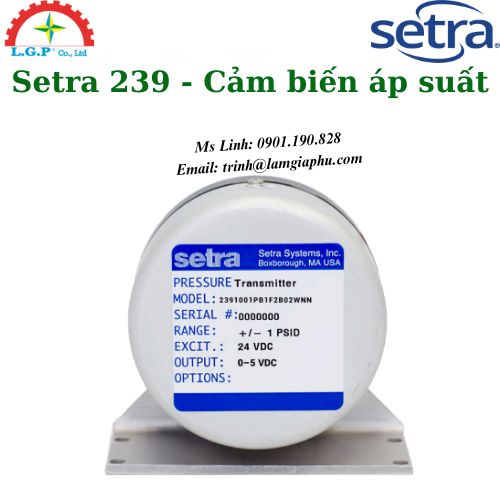

Hình: Setra 239 – Cảm biến áp suất
Thông số kỹ thuật Setra 239:
Performance data | |
| Accuracy RSS1 (at constant temp) | ±0.14% FS |
| Non-linearity (BFSL) | ±0.10% FS |
| Hysteresis | 0.10% FS |
| Non-repeatability | 0.02% FS |
| Warm-up shift | <±0.1% FS residual shift after 5 minutes |
| Setting time | <100ms |
| Acceleration response | <0.0002 PSIG |
| Natural frequency | 2000 Hz nominal |
| Operable line pressure | Vacuum to max 250 PSIG |
| Line pressure effect | 2%/100 PSI |
Thermal effects2 | |
| Compensated range °F(°C) | +30 to +150 (-1 to -65) |
| Zero/ span shift %FS/100°F (%FS/50°C) | <+1 (<±0.9)/<+1(<±0.9) |
| Environmental data | |
| Operating temperature3 °F(°C) | 0 to +175 (-18 to +80) |
| Storage temperature °F(°C) | -65 to +250 (-55 to +120) |
Approvals |
| CE, RoHS |
Physical description | |
| Pressure fittings | 1/8” -27NPT internal |
| Electrical connection | 2’ multiconductor cable |
| Weight (approx) | 8 oz |
| Vibration | 2g from 5 Hz to 500 Hz |
| Internal volumes | Positive port 0.03 in3 negative port 0.1 in3 |
| Max volume change at FS | 0.001 in3 |
| Acceleration | 10g max |
| Shock | 50g operating |
Electrical data (voltage) | |
| Circuit | 4-wire (+Exc, -Exc, +Out, -Opt) |
| Excitation4 | 22 to 30 VDC (reverse excitation protected) |
| Output impedance | <10 ohms |
| Output noise | <200 microvolts RMS (in band, OHz to 10kHz) |
| Output5 | See ordering information (for unidirectional ranges) ±2.5 VDC (for bidirectional ranges) |
Pressure media |
| Positive pressure media: Gases compatible with stainless steel, hard anodized 6061 aluminum (Buna-N O-ring) Reference pressure media: Clean dry air or other gases (non-corrosive, non- condensible) |
